自动化控制系统的开发 从需求到部署的全流程指南

自动化控制系统是现代工业、智能建筑、交通、能源等领域的核心支柱，它通过传感器、控制器、执行器等设备，实现对生产过程的自动监测、调节与优化。开发一套高效可靠的自动化控制系统，需要遵循系统化的工程方法。本文将详细介绍自动化控制系统的开发流程、关键技术、常见挑战及未来趋势，帮助读者全面掌握从需求分析到部署运维的全过程。

一、需求分析与规格定义

开发的第一步是明确控制目标与约束条件。与利益相关者沟通，确定被控对象的物理特性（如温度、压力、流量）、控制精度、响应时间、环境条件（温度、湿度、电磁干扰）以及安全等级。输出一份详细的《需求规格说明书》，包括功能需求（如PID调节、逻辑互锁）、非功能需求（如可靠性、实时性）和接口定义（如Modbus、OPC UA）。进行可行性分析，评估技术风险与成本预算。

二、系统架构设计

根据需求选择合适的架构。常见模式包括：

• 集中式控制：由单个PLC或工控机完成所有控制任务，适用于小型系统。
• 分布式控制（DCS）：多台控制器通过网络协同工作，适合大型流程工业。
• 现场总线与工业以太网：如Profibus、EtherCAT、Modbus TCP，用于设备层通信。

确定硬件选型：PLC（如西门子S7、罗克韦尔ControlLogix）、运动控制器、远程I/O模块、传感器与执行器。软件方面，选择开发环境（如TIA Portal、Codesys、LabVIEW）和操作系统（实时Linux、VxWorks）。绘制系统拓扑图与电气原理图。

三、控制算法设计与仿真

控制策略是系统的灵魂。常用算法包括：

• PID控制：适用于线性、慢过程，需整定Kp、Ki、Kd参数。
• 模糊控制：处理非线性、不确定性系统。
• 模型预测控制（MPC）：用于多变量、约束优化问题。
• 状态机与顺序控制：适用于离散制造流程。

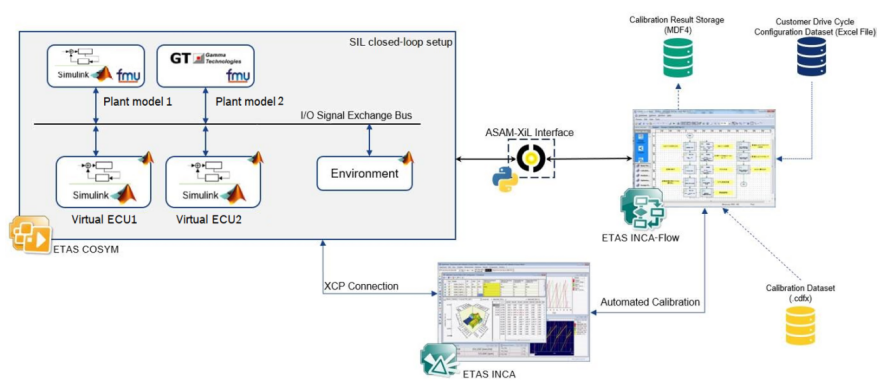

在MATLAB/Simulink或Python中建立被控对象模型，进行闭环仿真，验证算法性能（如超调量、稳态误差、抗干扰能力）。迭代优化参数，确保满足规格要求。

四、软件开发与实现

遵循IEC 61131-3标准，使用梯形图（LD）、功能块图（FBD）、结构化文本（ST）等语言编写控制逻辑。模块化设计，将功能封装为可复用的功能块（FB）。实现人机界面（HMI）用于监控与操作，如WinCC、Ignition。集成通信协议，确保控制器与上位机、数据库、MES/ERP系统数据交换。重视代码版本管理（Git）与文档编写。

五、测试与验证

测试分阶段进行：

• 单元测试：验证单个功能块或回路。
• 集成测试：检查子系统间接口与协调。
• 现场调试：在实际设备上空载/负载测试，整定参数。
• 验收测试：依据需求规格，进行功能、性能、安全（如急停、故障诊断）验证。

采用硬件在环（HIL）仿真可提前发现缺陷。记录测试用例与结果，形成测试报告。

六、部署与运维

将系统部署到现场，完成接线、组态、下装程序。培训操作与维护人员。建立运维体系：定期巡检、预防性维护、故障报警与日志分析。利用SCADA系统实现远程监控与数据采集。持续优化控制参数以适应工况变化。

七、挑战与最佳实践

常见挑战包括：实时性不足、网络延迟、传感器噪声、执行器非线性、安全漏洞。应对策略：选用实时操作系统、冗余设计、滤波与校准、加密通信。最佳实践：早期参与、迭代开发、文档齐全、遵循安全标准（IEC 61508、ISO 13849）。

八、未来趋势

随着工业4.0与IIoT发展，自动化控制系统正走向：

• 边缘计算：在接近设备处处理数据，降低延迟。
• AI融合：机器学习用于预测性维护与自适应控制。
• 数字孪生：虚拟模型实时映射物理系统，辅助决策。
• 5G与TSN：提供确定性的无线与时间敏感网络。

##

自动化控制系统的开发是一项跨学科系统工程，需要严谨的需求分析、合理的架构、 robust的算法、严格的测试与持续的运维。掌握上述流程与最佳实践，能显著提高项目成功率，打造安全、高效、智能的控制系统。
